高溫合金材料在航空航天領域的應用
高溫合金材料在航空航天領域的應用
高溫合金概述

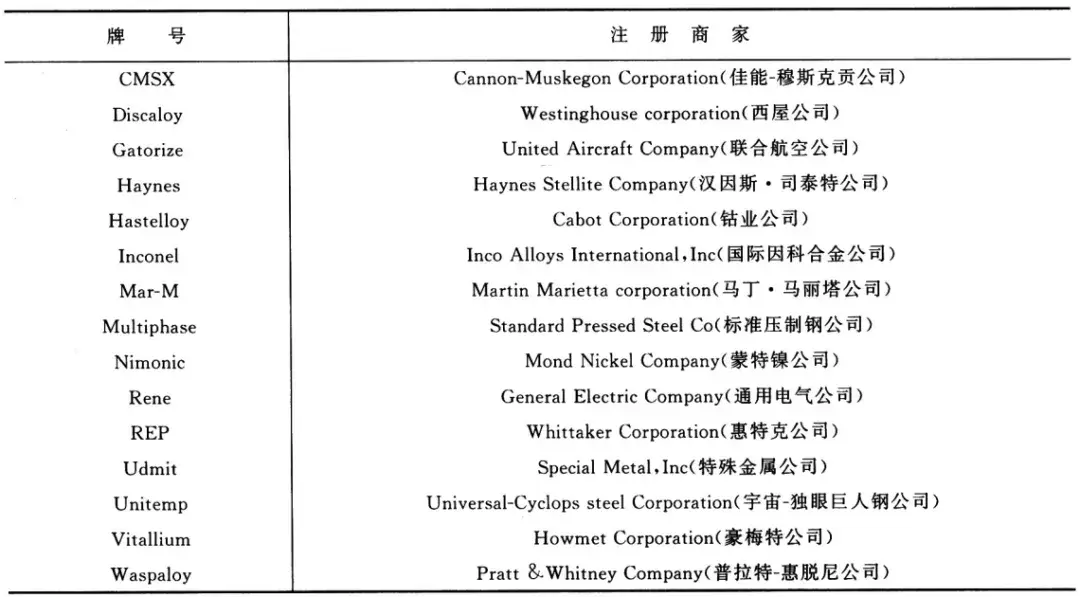

高溫合金的分類方式非常多樣，可以按照基體元素、按照合金強化類型、材料成形方式還有使用特性來進行分類，“一文了解先進高溫合金材料”中已經進行了詳細的講解，此處不在贅述。國外的高溫合金牌號根據開發生產廠家的注冊商標命名，如表1所示。

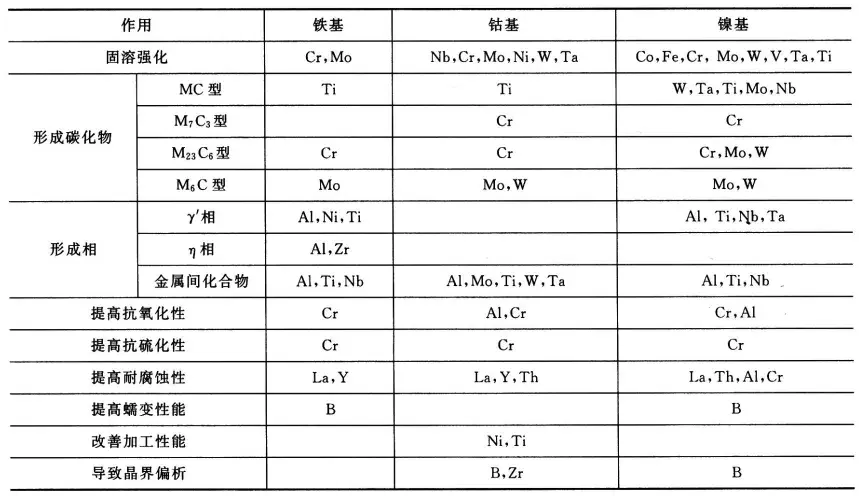

以往高溫合金僅以鐵、鈷、鎳為基體，隨著技術的發展可以添加不同的合金元素來提升其不同的性能，目前高溫合金所涉及的合金元素主要有Fe,Co,Ni,Ti,V,Nb,Ta,Cr,Mo,W,Re,Al,Ce,Y,B等，表2所示為高溫合金中的合金元素及其作用。

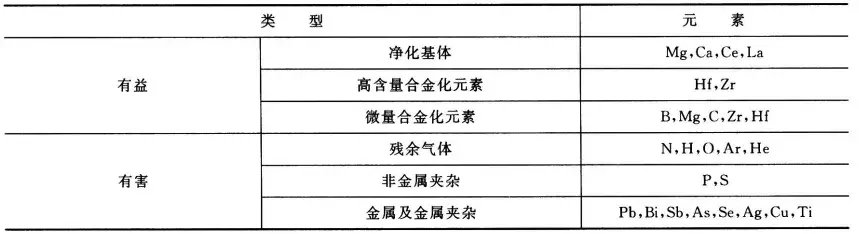

除了主要的合金元素外，高溫合金中還含有 S,Se,Te,As,Sb,Mg,Hf,Zr等多種微量元素，有些微量元素是人為添加，有些則是原料中帶來的雜質元素。高溫合金中微量元素大致可分為有益元素和有害元素兩類，如表3所示.
加入高溫合金中的十余種合金元素可形成20余種相，這些相可歸納為固溶體、金屬間化合物和間隙化合物三大類。
1、固溶體
由于原子尺寸、晶體結構、電子層結構等因素的不同，不同合金元素的固溶度差別很大，每個元素在高溫合金中的溶解度與其在二元合金中的溶解度相差也較大。高溫合金的基體是面心立方 Y固溶體，構成這種奧氏體基體的元素主要有 Ni,Co,Fe,Cr,Mo,W 等。
2、金屬間化合物
高溫合金常見的金屬間化合物幾乎都是過渡族金屬元素之間的化合物，按晶體結構可以分為幾何密排（GCP)相和拓?fù)涿芘牛═CP)相兩大類。
①GCP相：
晶體結構都是由密排面按不同方式堆垛而成，只是 由于密排面上A原子和B原子的有序排列方式不同而密排面的堆垛方式不同，形成了多種不同的結構，這些相的配位數為12，分子式為B3A,B為 Mn,Fe,Co,Ni等元素，A指原子半徑較大的Ti,V,Cr各族元素。
②TCP相：
原子排列比等徑球體的最密排列還要緊密，配位數達到14~16，原子間距極短。為了得到較高的空間利用率，TCP相要求由兩種大小不同的原子組成，得到全部或主要為四面體堆垛結構。在高溫合金中常見的TCP相有B2A型的Laves相、BA型的σ相、B7A6型的μ相，其中A通常指周期表中的Ti,V, Cr各族元素 ，B指 Fe,Co,Ni等元素。
3、間隙化合物
過渡族元素常與C,N,B等元素形成碳化物、氮化物和硼化物等間隙相。其晶體結構特點是金屬原子盡可能密排，而原子半徑小的C,N和 B原子位于金屬原子的間隙中。間隙相按晶體結構可分為八面體間隙相、三棱柱間隙相和復雜結構間隙相三類。在高溫合金中 Ti,V,Nb,Ta,Zr,Hf等元素的碳化物屬于八面體間隙相，M3C和M7C3屬于三棱柱間隙相，M6C和 M23C6屬于復雜結構間隙相。
間隙相大多以固溶體的形式存在。不僅金屬原子可以互相取代，C,N,B原子也可以相互部分取代。高溫合金中MC型碳化物的金屬原子“M”是由不同比例的 Hf,Zr,Ta, Nb,Ti,V等元素組成，而TiC常常由于C被部分N取代形成Ti(CN)。
高溫合金中還存在四方晶體結構的M3B2硼化物和六方結構的M2SC碳化硫物等兩種間隙相。
高溫合金在航空發動機中的應用

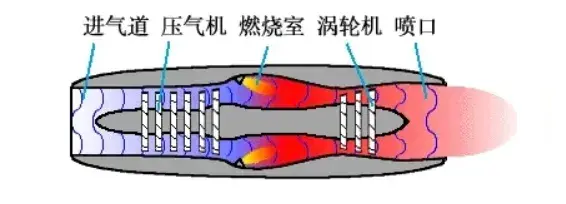

渦輪發動機（示意如圖1所示）工作流程：當發動機啟動后，空氣由進氣道進入壓氣機內，經增壓后進入燃燒室，與噴油嘴噴出的燃油混合，形成均勻的混合氣迅速在燃燒室內點火燃燒，產生高溫燃?xì)饬鹘?jīng)導向器進入渦輪 ，渦輪在高溫高壓燃?xì)饬魍苿?dòng)下高速轉動（正常轉速可達1100r/min)，經渦輪出來的燃?xì)鈴奈矅姽芟蛲鈬姵霎a(chǎn)生推力。由于震動、氣流的沖刷，特別是旋轉造成的離心作用，航空發動機高溫部件將承受較大的應力，燃?xì)庵泻写罅康难?、水汽，并存在SO2,H2S等腐蝕性氣體，將對高溫零件起氧化和腐蝕作用。無論是軍機、民機，除結構和功能性能外，還要求安全穩固，因此對現代發動機除了高推重比、高溫、高壓比等性能外，還有嚴格的可靠性、耐久性 、維修性要求。
高溫合金具有較高的熱穩定性和熱強度，能在高溫下具有良好的抗腐蝕、抗氧化能力，是制造航空渦輪發動機熱端部件必不可少的關鍵材料，主要應用于制造發動機渦輪熱端部件，即渦輪盤、渦輪導向葉片、渦輪工作葉片、燃燒室和加力燃燒室的各種零部件。在現代先進的航空發動機中，高溫合金材料用量占發動機總量的40%-60%。
下面主要介紹航空航天發動機零部件用高溫合金的使用條件、性能要求及代表性牌號。
1燃燒室
燃燒室是發動機各零部件中工作溫度最高的區域，燃燒室內燃?xì)鉁囟冗_(dá)到1500-2000℃時，室壁合金承受溫度可達 800～900℃，局部可達1100℃。用作燃燒室的合金承受急熱急冷的熱應力和燃?xì)鉀_擊力作用，特別是在起飛、加速和停車時，溫度變化更為急劇。由于周期循環加熱冷卻，燃燒室常出現變形、翹曲、邊緣熱疲勞裂紋等。
近年來，燃燒室采用的高溫合金大部分是固溶強化型合金，合金中含有大量 W,Mo,Nb等固溶強化元素，高溫強度高，成形焊接性能良好，具有代表性的牌號有GH1140、GH3030、GH3039、GH3333、 GH3018、GH3022、GH3044、GH3128、GH3170等 。
2導向葉片
導向葉片是調整從燃燒室出來的燃?xì)饬鲃?dòng)方向的部件，也稱導向器，是渦輪發動機上受熱沖擊大的零件之一，尤其是當燃燒室內燃燒不均勻、工作不良時，導向葉片所受熱負荷更大，先進渦輪發動機導向葉片工作溫度可達1100℃。由熱應力引起的扭曲、由溫度劇烈變化引起的熱疲勞裂紋及局部燒傷是導向葉片在工作中的主要缺陷。
用作導向葉片的合金，大多數采用精密鑄造工藝生產，合金中可以加入較多的 W, Mo,Nb,Al,Ti等固溶強化和時效強化元素，且合金中C,B含量也比變形高溫合金高。有些導向葉片也采用時效強化的板材直接焊接而成。先進的航空發動機多采用空心鑄造葉片，其冷卻效果好，可以提高使用溫度。國內導向葉片合金的使用溫度可達000~1050℃, 代表性精密鑄造合金有K214,K233,K406,K417,K403,K409,K408,K423B等。
隨著發動機的發展，為滿足發動機渦輪盤溫度的進一步提高，導向葉片的結構也發生變化，嘗試采用GH5605和GH5188。變形高溫合金板材焊接的層板結構作為導向器葉片。
3渦輪葉片
渦輪葉片是航空發動機中工作條件最惡劣的部件，工作環境溫度高，轉動時承受很大的離心應力、振動應力、熱應力、氣流沖刷力等，葉身部分承受拉應力大約140MPa，葉根部分承受平均應力為 280-560MPa，葉身和葉根部分承受溫度分別為650-980℃和760℃左右。先進航空發動機的燃?xì)膺M(jìn)口溫度已達1380℃，推力達226kN。典型牌號有 GH4033,GH4037,GH4143,GH4049,GH4151,GH4118,GH4220等，可在750-950℃使用。在新機研制和老機種改性時，都選用鑄造高溫合金制造渦輪葉片。鑄造合金典型的牌號有K403,K417, K417G,K418、K403、K405、K4002等。
4渦輪盤
渦輪盤在航空發動機部件中所占質量最大，單件質量在50kg以上，大型渦輪盤單件質量達到幾百 千克。渦輪盤工作室，一般輪緣溫度可達550-650℃，而輪心溫度只有約300℃，整個渦輪盤溫差很大。因此，會產生較大徑向的熱應力。渦輪正常轉動時帶著渦輪葉片高速旋轉，承受很大的離心力，榫齒部分所受的應力更為復雜，既有拉應力，又有扭曲應力，在起動和停車過程中構成一次大應力低周疲勞。
渦輪盤用變形高溫合金，一類為鐵鎳基高溫合金，典型的合金牌號有GH2132, GH2135,GH2901,GH4761等，工作溫度在650℃以下；另一類為鎳基高溫合金，典型牌號有GH4196,GH4133,GH4133B,GH4033A,GH4698等，使用溫度可達 700^800℃。
高溫合金在火箭發動機中的應用

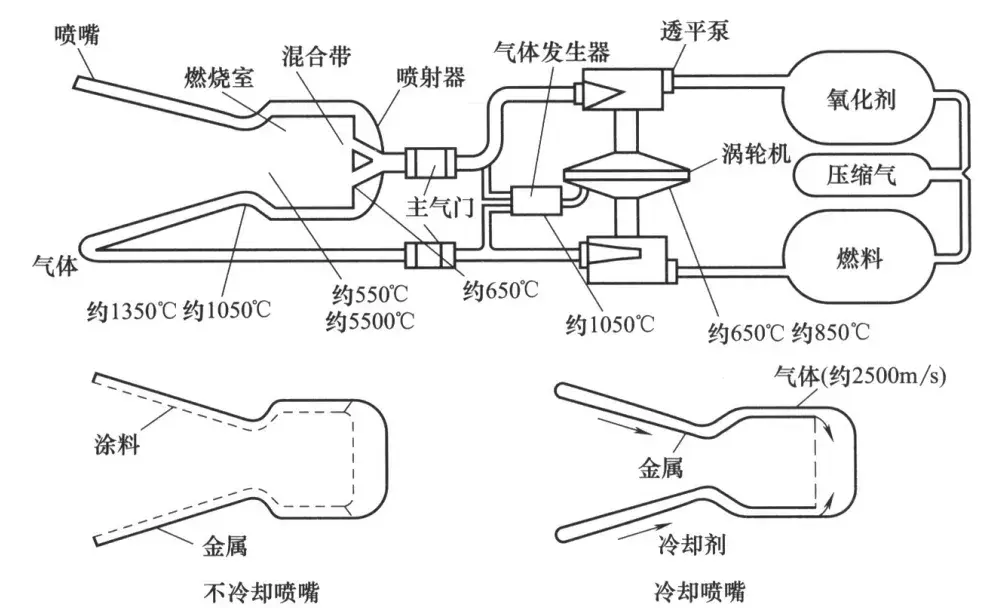

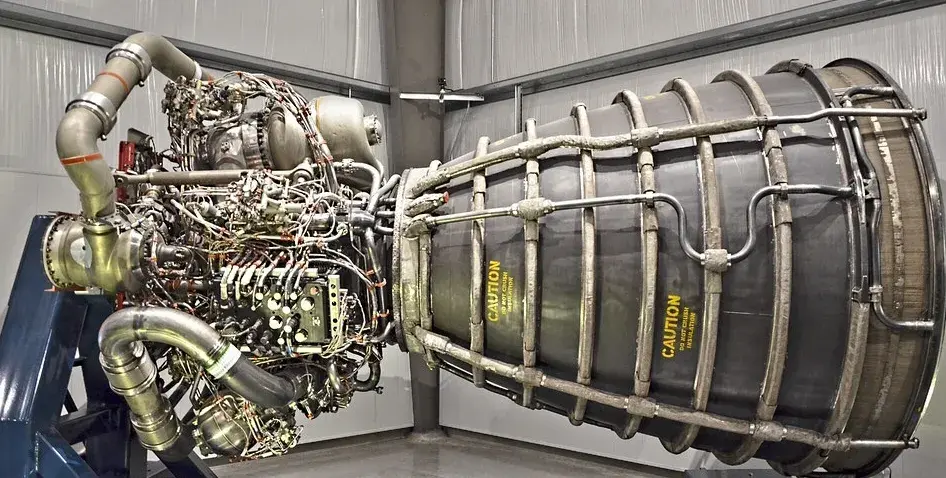

運載火箭是把各種航天器送入空間軌道的運載工具 ，高溫合金在航天領域主要應用于推力運載火箭發動機上 。圖2是液體燃料火箭發動機實物及其結構示意圖，是將推進劑儲箱或運載工具內的反應物（推進劑）變成高速射流而產生推力，由圖可看出，火箭發動機噴嘴處氣流達到 2500m/s，溫度高達1350℃。
火箭發動機用高溫合金原則上都可以采用航空渦輪發動機用合金，但對比航空發動機，火箭發動機用材還有一些新 的特點 ：
①火箭發動機燃料箱、泵傳送器等部件工作是在以液氧一煤油或液氫一液氧以及作為氧化劑的發煙硝酸和四氧化氮特殊介質中使用，具有特別強烈的侵蝕性。除了在1000℃以上的工作溫度下出于腐蝕而引起的問題之外，流過的氣態燃燒產物也產生沖蝕性，因此，所需材料不僅要求高溫化學穩定性好，還需要適應低于-253℃的低溫環境。
②火箭啟動時從零到滿載時間極短，一般只需0.2-0.5s，其加速度是5-6倍于地球的引力加速度，由于加速度增高引起的高度過載會對材料施加巨大的機械負荷，所以，要求充分考慮材料的熱沖擊和熱膨脹問題。
③由于常規火箭渦輪一次性使用，所以一般對材料的持久強度和熱疲勞強度要求較低。
④火箭本身重量必須盡可能的小，因此，金屬材料的比強度在火箭制造中具有特別重要的意義。
⑤彈道火箭進入大氣層時，熱流量為10000-25000kca1/(m2"s)(lkca1=4186J)，在短時間內引起巨大的溫度梯度，長時間作用則會建立起平衡溫度，因此，對金屬材料的耐熱性有特殊要求。
鑄造高溫合金
鑄造高溫合金是由合金錠重熔后直接澆注或定向凝固成零件的高溫合金，其發展始于20世紀40年代。鑄造高溫合金不再考慮鍛造變形性能，可通過精密鑄造方法或定向凝固工藝鑄造出形狀復雜且有通暢內腔的無余量空心薄壁葉片。因此，鑄造高溫合金元素總量要顯著高于變形高溫合金，其 中，固溶強化元素增添了Re,Ru等元素，難熔金屬元素W的含量提高（有些合金超過10%）沉淀強化合金元素除Al,Ti之外，還加入Nb,Ta,Hf,V等元素。
鑄造高溫合金按凝固方法分類可分為等軸晶鑄造高溫合金、定向凝固柱晶高溫合金和單晶高溫合金三類。
1等軸晶鑄造高溫合金
在一般條件下鑄造高溫合金時，熔融的合金在鑄型中逐漸冷卻，由多個晶核產生多個晶粒，隨著溫度降低 ，晶粒不斷長大，最后充滿整個零件。由于合金冷卻時散熱的方向未加控制，晶粒長大也是任意的，得到的晶粒形狀近似球形，稱為等軸晶鑄造高溫合金。
等軸晶鑄造高溫合金晶界上往往存在許多雜質和缺陷，是最薄弱的易破壞區域。采用細晶鑄造工藝雖然能在一定程度上改善鑄造高溫合金的持久強度和疲勞性能，但是無論如何凈化晶界或提高晶界強度，始終不能改變晶界作為最薄弱環節的事實。且對于鑄造的構件，在同一鑄件內力學性能都有可能不同，如整體鑄造的渦輪盤，在輪轂和葉片剖面之間晶粒度差別很大，熱處理期間葉片會變脆。相對于定向凝固高溫合金，等軸晶鑄造高溫合金制作方法簡單，成本低，因此，其在高溫合金領域得以快速發展及應用。
定向凝固高溫合金是通過定向凝固技術制備出晶界平行于主應力軸從而消除有害橫向晶界的柱狀晶高溫合金。為達到定向凝固的目標，在整個合金結晶過程中必須滿足兩個基本條件：一是在整個凝固過程中，鑄件的固一液相界面上的熱流應保證從一個方向擴散，即定向散熱；二是結晶前沿區域內必須維持正向溫度梯度，以阻止形成新的晶核。

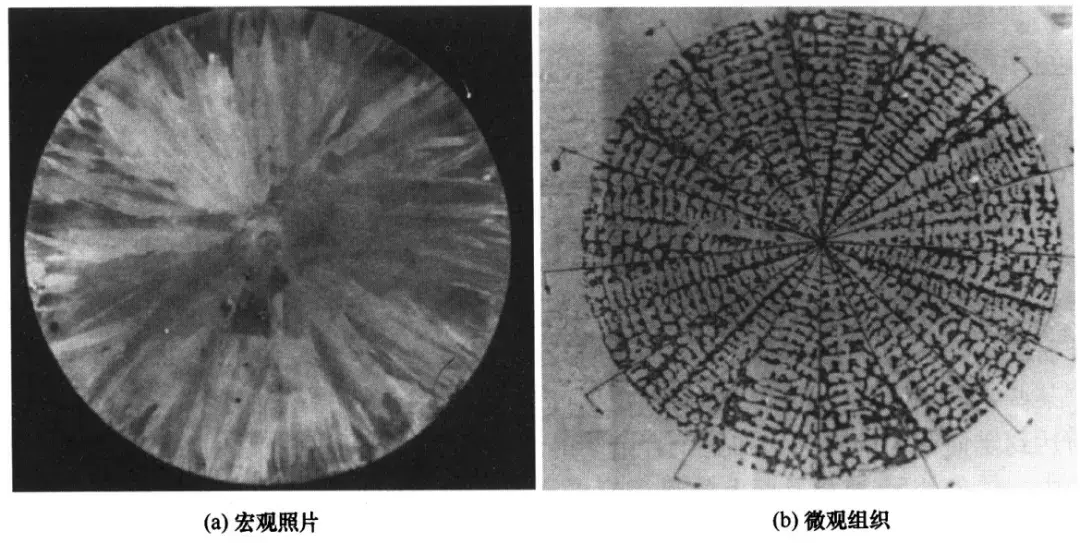

圖3為Bridgman定向凝固和整套裝置示意圖，定向凝固時液態金屬注入殼型，首先與水冷銅板相接觸，由于板面溫度很低，靠近板面的那一層液態金屬迅速冷卻到結晶溫度以下并開始結晶，此時形成的晶粒位向紊亂，隨后的凝固過程中由于熱流通過已結晶的固態金屬有方向地向冷卻板散熱，且結晶前沿存在著正向溫度梯度，具有＜100＞方向的晶粒擇優長大，排擠其他方向的晶粒，只要凝固條件維持不變 ，柱狀晶就可以維持生長，直到整個葉片。定向凝固工藝用于飛機渦輪盤制備中，在渦輪盤的橫截面上會形成指向盤心部的柱狀晶，如圖4所示。制備定向凝固柱狀晶高溫合金的方法有很多，如用發熱劑控制晶粒按＜100＞方向優先長大的發熱鑄型法；通過功率來控制晶粒長大的功率降低法（PD法）；用可移動水冷銅板和鑄型及增設輻射擋板來實現低功率方法來控制晶粒長大的快速凝固法（HRS法）；用液態金屬 （如熱錫槽）以冷卻鑄型進行導熱方式控制晶粒長大的液態金屬冷卻法（LMC法）等。目前應用最為廣泛的是快速凝固法。
3單晶高溫合金

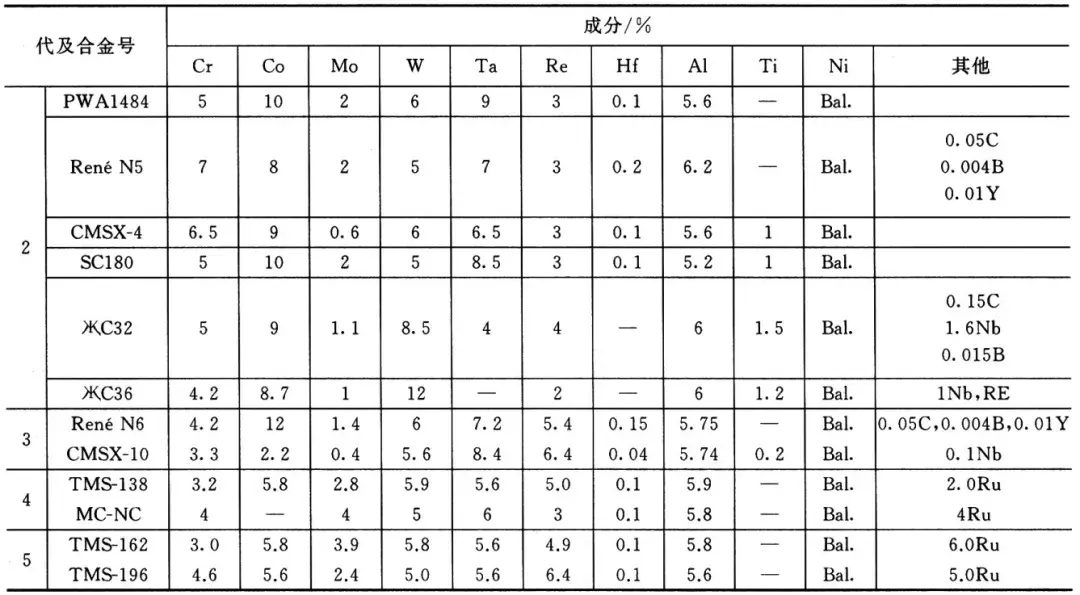

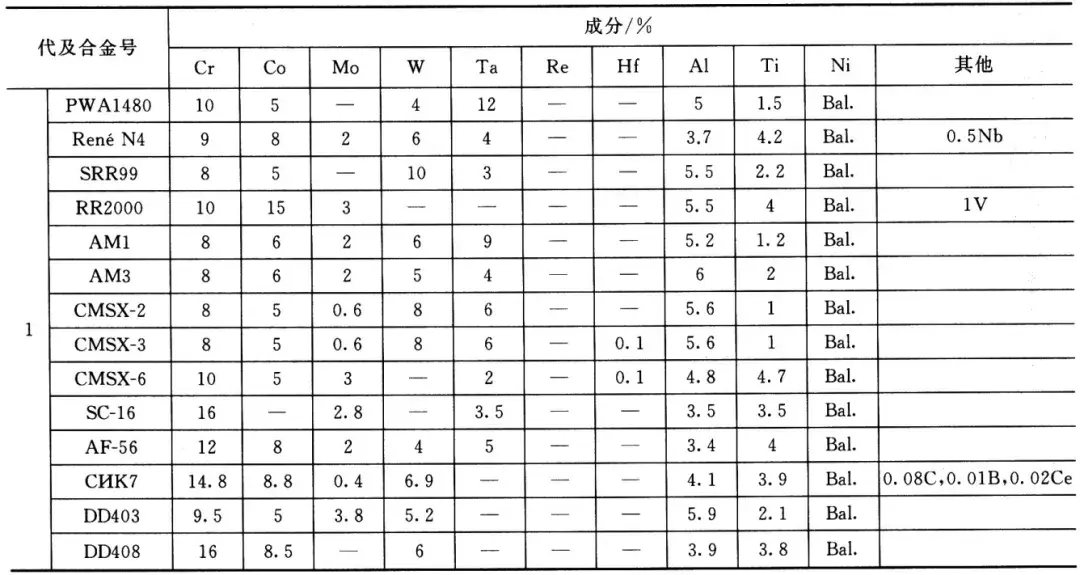

采用定向凝固工藝消除所有晶界的高溫合金稱為單晶高溫合金。典型的鎳單晶高溫合金如表2所示：

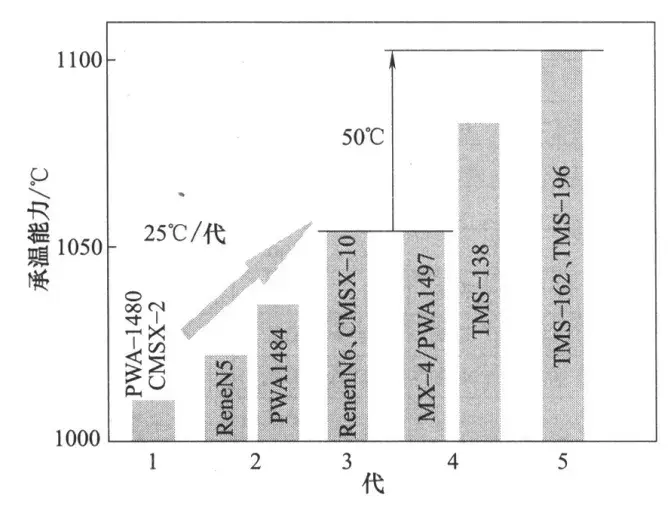

單晶高溫合金中加入了大量 W,Mo ,Ta,Re,Ru等難熔金屬元素，其含量比同代次定向凝固柱狀晶合金都高。第一至第五代單晶高溫合金在137MPa,1000h條件下的承溫能力如圖 5所示，可見，每代單晶高溫合金承溫能力可提高25℃左右。

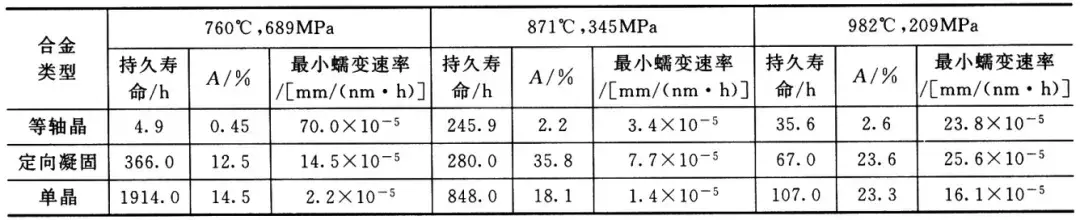

表3為不同鑄造類型得到的M-M200合金高溫力學性能，可以看出，單晶高溫合金各項性能均優于定向凝固和等軸晶鑄造高溫合金。
變形高溫合金
變形高溫合金是指將鑄錠進行冷、熱加工制成各種型材或零件毛坯，最后制成熱端零件的高溫合金，其關鍵是合金錠具有成形能力。與鑄造高溫合金相比，變形高溫合金合金化程度低，因此，熔點較高，熱加工溫度上限較高 ，合金再結晶溫度較低，降低熱加工溫度下限，因此，變形高溫合金熱加工范圍較鑄造高溫合金寬。按基體元素的不同，變形高溫合金可分為鐵基變形高溫合金、鎳基變形高溫合金和鈷基 變形高溫合金。
1鐵基變形高溫合金

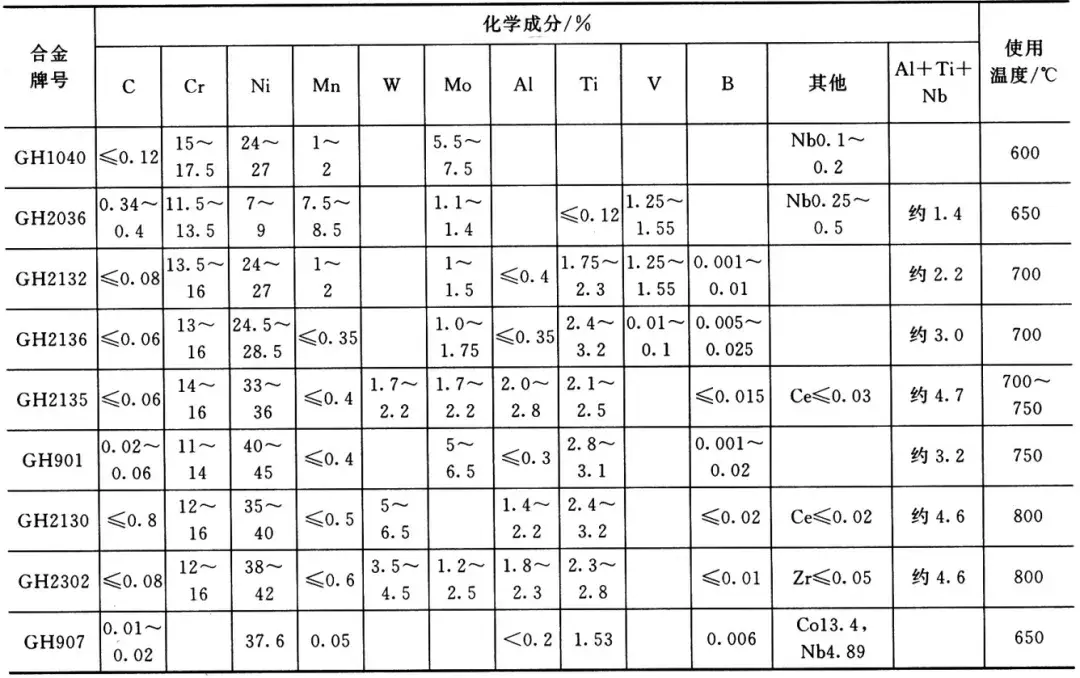

鐵基變形高溫合金是從奧氏體不銹鋼發展起來的。鐵基變形高溫合金Fe含量在18％~45%，為穩定奧氏體，通常要加入25%-45%的元素Ni，也可加入適量的元素Mn,N,C。代替部分元素 Ni。為保證合金有充分的抗氧化腐蝕能力，鐵基變形合金中還加入11％~23％的元素Cr，所以鐵基高溫合金實際上是以 Fe-Ni-Cr三元系為基，當Ni含量大于40％時一般也稱作鐵鎳基高溫合金。鐵基高溫合金的基體通常有 Fe-15Cr-25Ni型、Fe-15Cr-35Ni型、Fe-15Cr-45Ni型。常用鐵基變形高溫合金的 牌號、化學成分及使用溫度如表4所示。

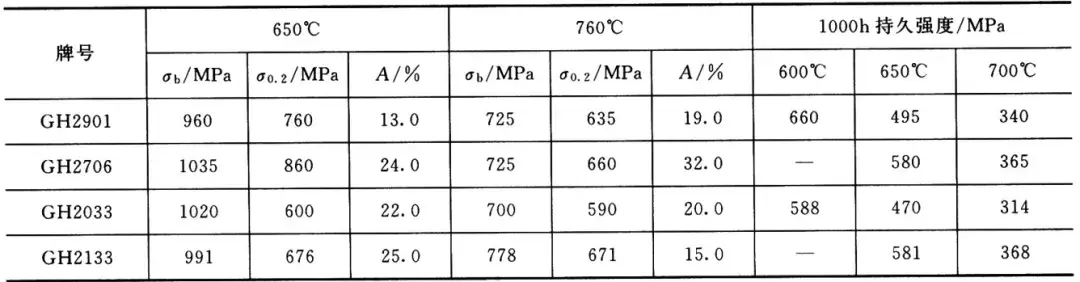

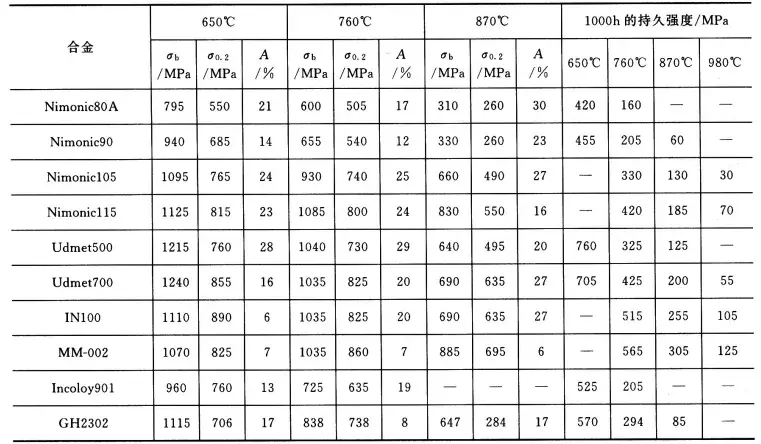

鐵基變形高溫合金按其強化方式可分為三類 ：第一類是碳化物、氮化物或復合碳氮化物強化合金，其使用溫度在 550-600℃，現已逐漸被其他合金取代；第二類是固溶強化合金，在高溫下有良好的抗氧化和抗腐蝕能力，使用溫度在 800-950℃，主要用作板材，制造承力不大但工作溫度較高的零件；第三類是金屬間化合物強化合金，使用溫度在600-750℃表5為部分鐵基高溫合金在高溫下的力學性能。
2鎳基變形高溫合金

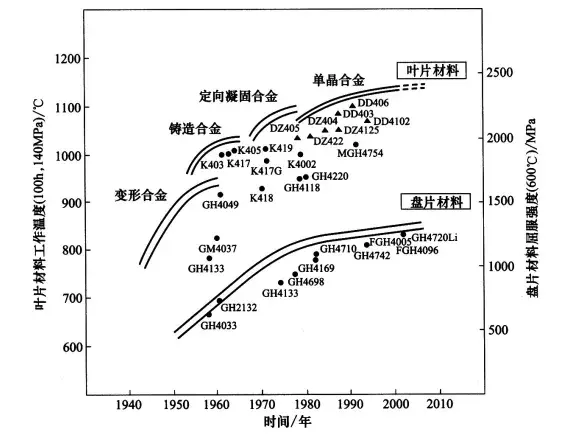

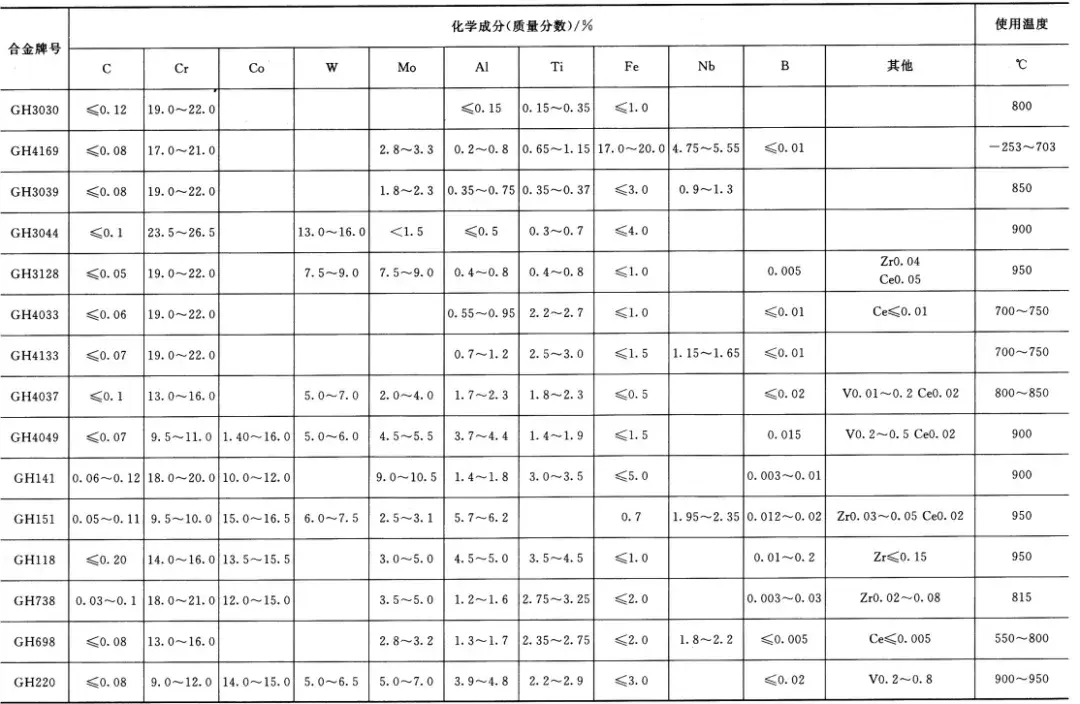

鎳基變形高溫合金通常加入10％-25％的Cr元素，以保證合金具有良好的抗氧化腐蝕性能，所以鎳基合金實際上以 Ni-Cr為基體。此外，有些合金在Ni-Cr固溶體中加入元素 Co(15%-20%),Mo（約15％）或 W（約11%)，分別構成以 Ni-Cr-Co,Ni-Cr-Mo,Ni-Cr-W為基體的三元系變形高溫合金。表6為我國常用鎳基變形高溫合金的牌號、化學成分及使用溫度。圖6為在渦輪葉片和盤片上，高溫合金應用的發展趨勢。
鎳基變形高溫合金固溶強化元素種類多，沉淀強化元素 AI+Ti含量高，具有較好的組織穩定性。與鐵基和鉆基變形高溫合金相比，鎳基變形高溫合金具有良好的抗氧化、抗熱腐 蝕和抗冷、熱疲勞性能，塑性、高溫蠕變強度優異，使用溫度可達800℃以上。表7為常用鎳基變形高溫合金高溫力學性能。
3鈷基變形高溫合金

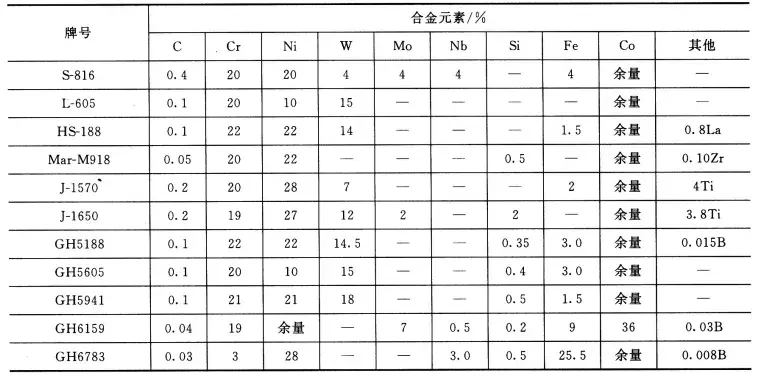

鈷基變形高溫合金實質上是以Co-Ni-Cr三元系為基，另含 W,Mo,Nb,Ta等固溶強化元素和碳化物形成元素。表8為有代表性的鈷基變形高溫合金的化學成分。

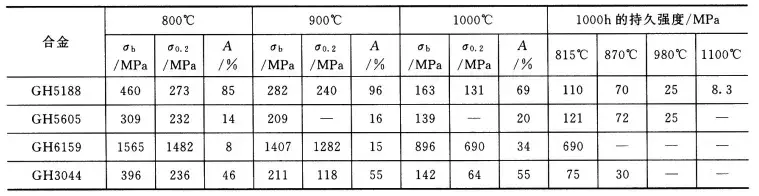

鈷基變形高溫合金與鎳基變形高溫合金相比，其加工硬化速率較大，零件成形后的表面質量較好，但在成形過程中，一般需要較多的熱加工加熱火次或冷變形中間退火次數，其加 工成形設備的噸位也要求較大。鈷基變形高溫合金在高于 980℃時，其強度很高，抗熱疲勞、熱腐蝕和耐磨腐蝕性優異，但是，鈷基變形高溫合金以碳化物為主要強化相，缺少共格類的強化相，在較低和中等溫度范圍內持久強度比鎳基變形高溫合金低。表9列出了有代表性的鈷基變形高溫合金的高溫力學性能。
粉末高溫合金
隨著高溫合金工作溫度和強度的不斷提高以及綜合性能的改善，合金中強化元素含量不斷增加，成分越來越復雜，熱加工性能變得很差，不少高性能鎳基高溫合金已不能熱加工變形，只能以鑄態使用。然而，由于鑄造組織偏析嚴重導致了顯微組織的不均勻和力學性能的波動，故而開始采用粉末冶金工藝生產高溫合金克服上述缺點，得到幾乎無偏析、組織均勻、熱加工性能良好的高溫合金材料。粉末高溫合金是先進航空發動機關鍵熱端部件的優選材料，主要用于制造渦輪盤、壓氣機盤、鼓筒軸、渦輪盤、高壓擋板等發動機熱端高溫承力轉動部件。
目前，用粉末冶金法制得的高溫合金可分為普通粉末 （powdermetallurgy, PM）高溫合金和氧化物彌散強化 （oxidedispersionstrengthened,ODS）高溫合金兩類。
1普通粉末高溫合金

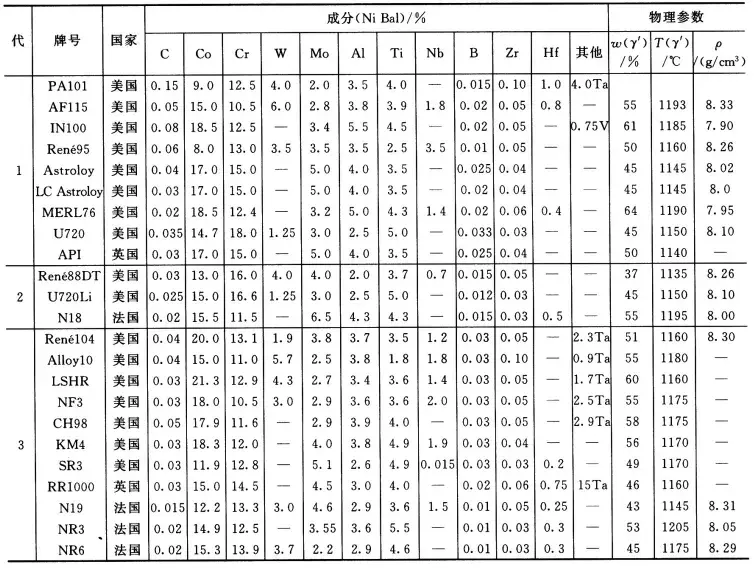

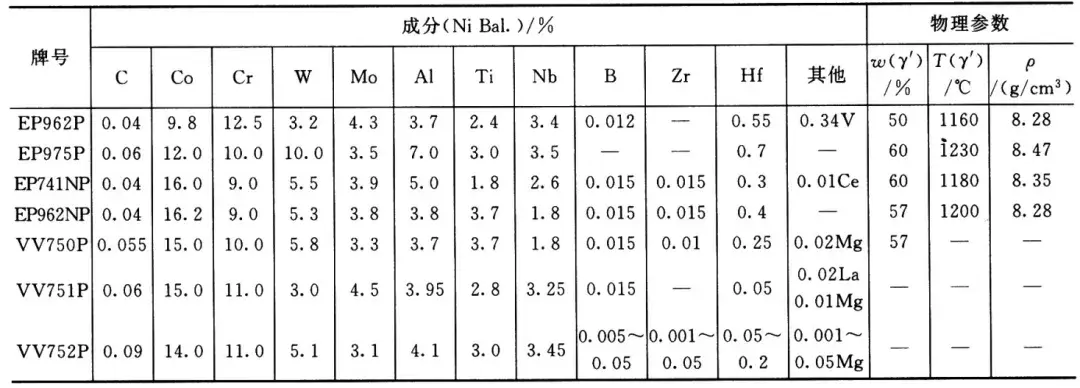

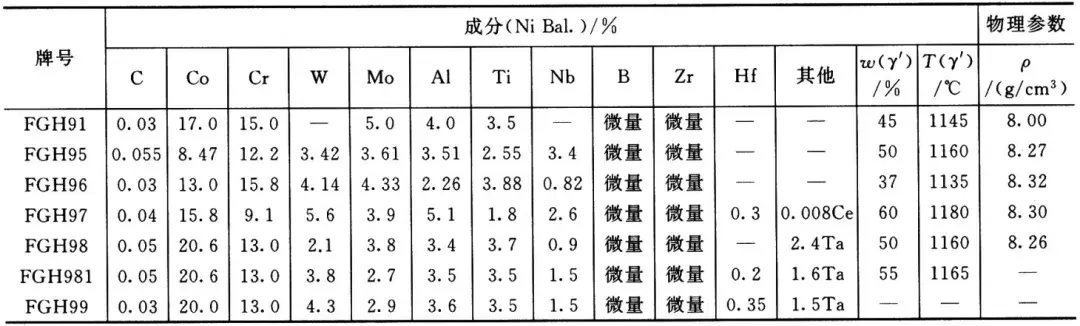

典型的第三代粉末高溫合金有Honeywell開發的 Alloy10,NASA/GE/P&-WA合作開發的Renel04(ME3）等。法國在N18基礎上研發的NR3,NR6,N19等合金也屬于第三代粉末高溫合金。美歐研發的粉末高溫合金成分及合金特性如表10所示。

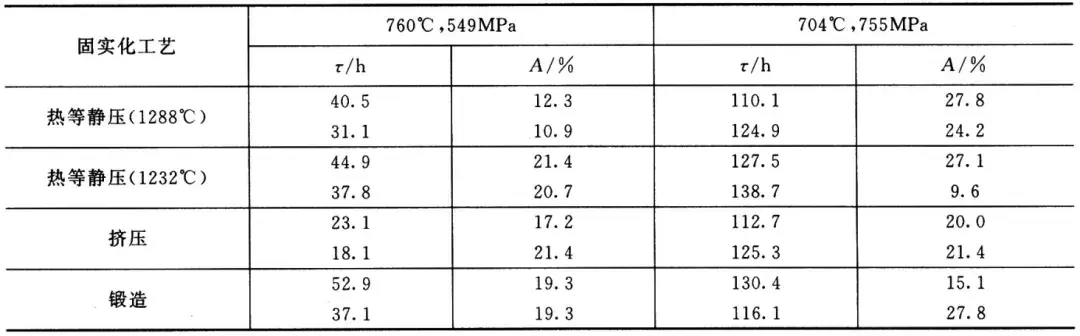

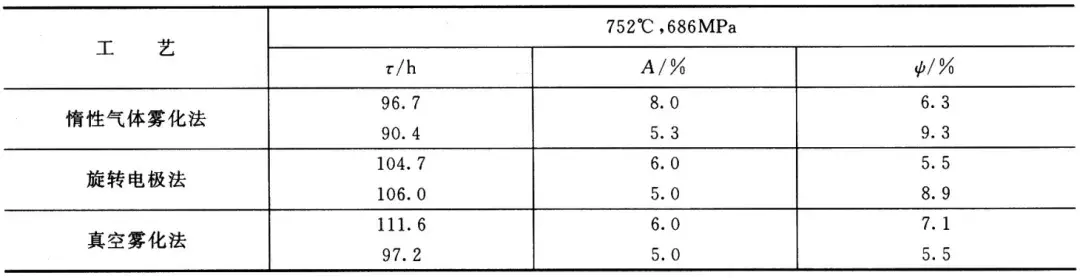

粉末高溫合金的性能強烈地受制粉、固實化工藝的影響，如表14和表15所示。值得注意的是，不同制粉工藝的粒度分布差異對合金的晶粒和性能有一定的影響，在熱等靜壓合金中能表現出來，但在熱擠壓合金中破碎完全，已顯示不出粒度分布的影響。

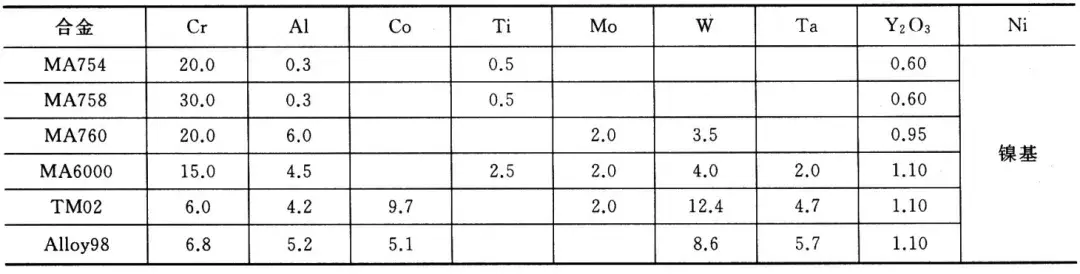

氧化物彌散強化高溫合金（ODS)是將細小的氧化物顆粒 （一般選用 Y203）均勻地分散于高溫合金基體中，通過阻礙位錯運動而產生強化效果的一類合金。
ODS高溫合金力學性能最大的特點是高溫強度。加入的氧化物顆粒 Y203具有很高的熔點（2417℃)，且不與基體發生反應，所以具有非常好的熱穩定性和化學穩定性，其強化作用可以維持到接近合金的熔點溫度，因此，ODS高溫合金的使用溫度可以達到 0.9Tm。
新型高熵高溫合金
高熵合金由五種或五種以上主要元素組成，每種元素的原子百分比介于5％-35%。高熵合金雖然組成元素復雜，但其一般容易形成一些簡單結構的晶體，如面心立方結構等。高熵合金制備工藝簡單、價格低廉，在科學研究和實際應用方面具有極大的潛力。高熵合金具有高強度、高硬度、較好的拉伸和壓縮性能、耐磨，耐腐蝕和耐氧化等特點，可以用 于制備工業生產以及日常生活中的各類模具、工具等 ；高熵合金具有高硬度、高強度、耐磨性和較低的彈性模量等特點 ，可以用于制備軋制輥筒的硬面、高爾夫球桿的球頭以及其他運動器械等；高熵合金具有耐高溫和高強度等特點，可以用于制備焊接材料、渦輪葉片、高溫設備的耐熱部件和熱交換器等；高熵合金具有比不銹鋼等耐腐蝕材料更優異的耐腐蝕性、耐氧化性、抗壓強度和耐高溫性等特點，可以用于制備耐腐蝕容器、船體材料和航空航天材料等；此外高熵合金還具有一些特殊的電、光、磁和熱效應，可以用于制備電子元件、發電機中的磁元件和高頻變壓器等。
1高熵合金制備方法

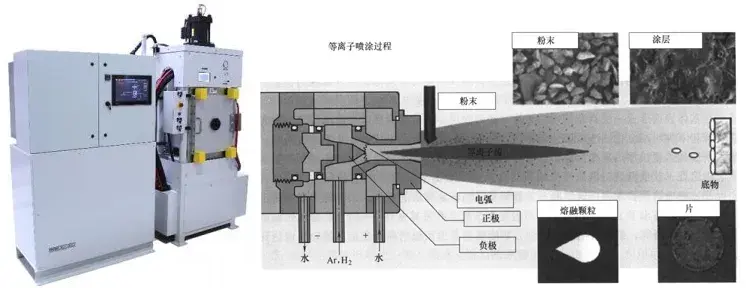

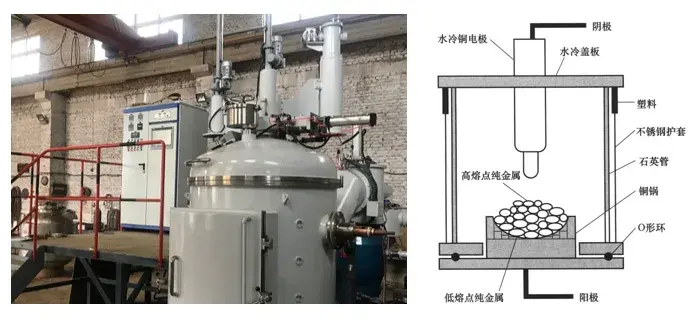

到目前為止已經研究出了有很多種適合高熵合金的制備方法，如真空熔煉法、激光熔覆法、機械合金化法、粉末冶金法等。高熵合金涂層主要采用電化學法、熱噴涂法、磁控濺射法等技術制備。
3高熵合金力學性能

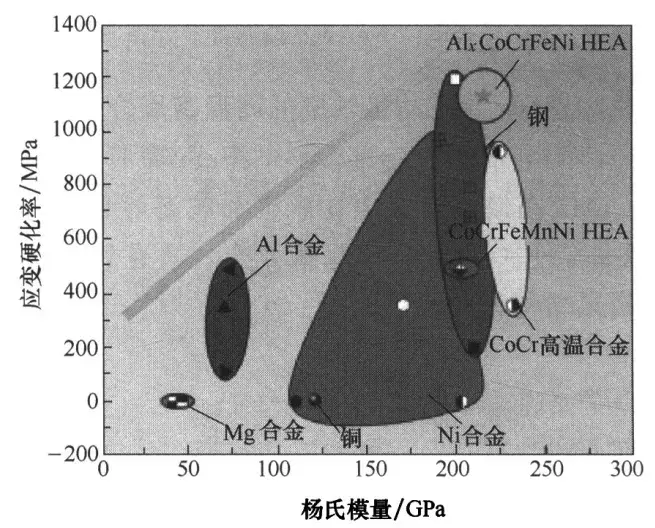

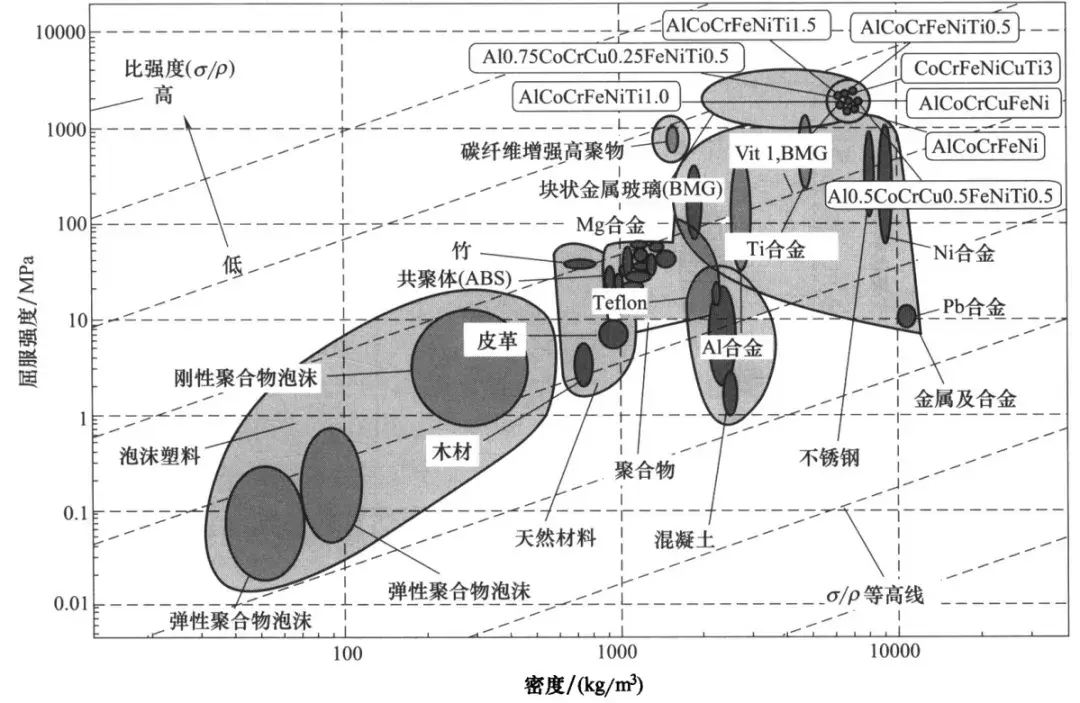

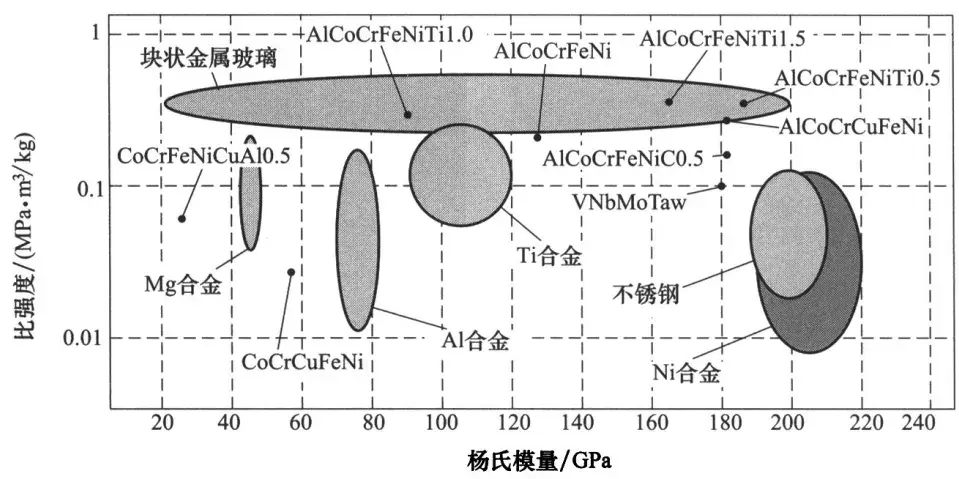

當前，具有代表性的高熵合金主要以過渡金屬（如 Cr,Fe,Ni,Co,Cu,Mn)或難熔金屬（如V,Nb,Cr,Ta,W,Mo,Hf,Ti,Zr）為主要元素。高熵合金與常規結構材料力學性能之比較，如圖9-圖11所示。高熵結構的新型合金較于傳統結構金屬，具有更加優異的比強度 、加工硬化率、比屈服強度等力學性能。

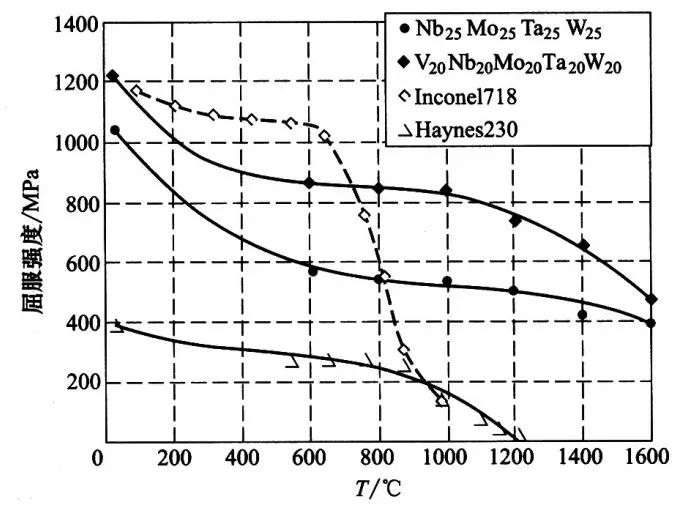

高熵合金與鎳基高溫合金相比，在高溫下屈服強度具有明顯優勢。如圖12可見。
